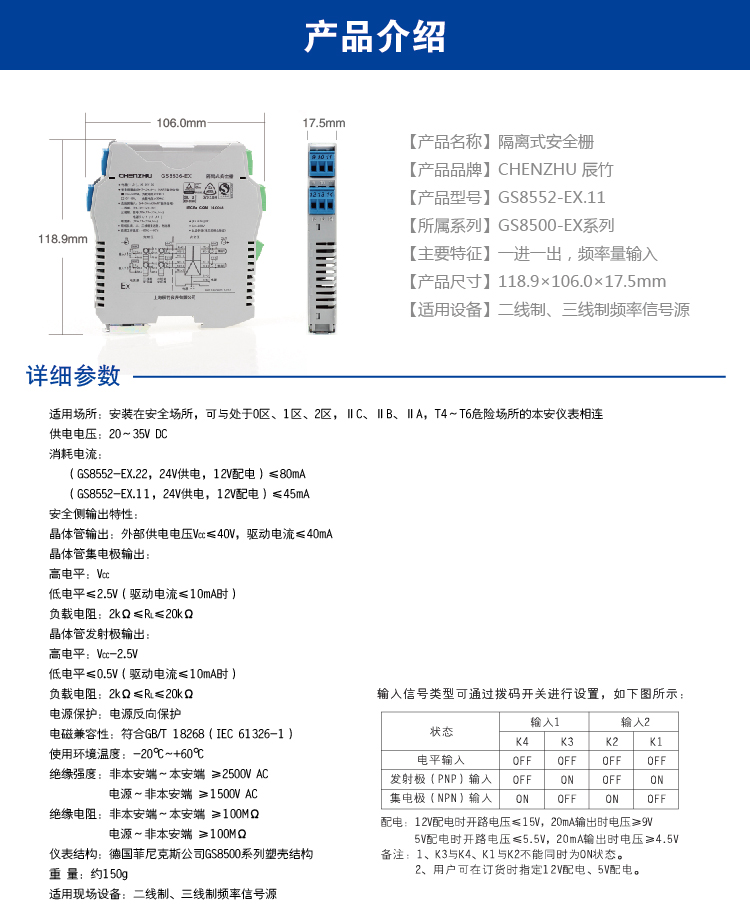

GS8552-EX.11 一進一出頻率量輸入隔離式安全柵

5V/12V配電，給危險區的現場儀表提供隔離電源，危險區儀表產生的頻率信號通過安全柵隔離傳輸?shù)桨踩珎?cè)輸出，輸入采用滯回比較電路，具有較高的抗干擾性能。該產品需要獨立供電，電源、輸入和輸出三隔離。

通道數:

一進一出

輸入:

電平/NPN晶體管/PNP晶體管

配電:

12V/20mA

5V/20mA

輸出:

晶體管

5V電平

12V電平

供電方式:

24VDC

電源連接方式:

端子供電

導軌總線供電

GS8552-EX.11

Product details

Technichal Data

Accessories

Download

點擊咨詢

contrast

enquire

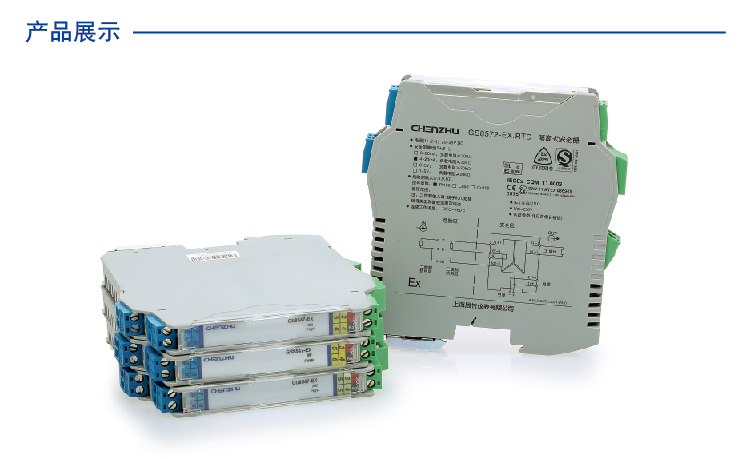

一進一出頻率量輸入隔離式安全柵

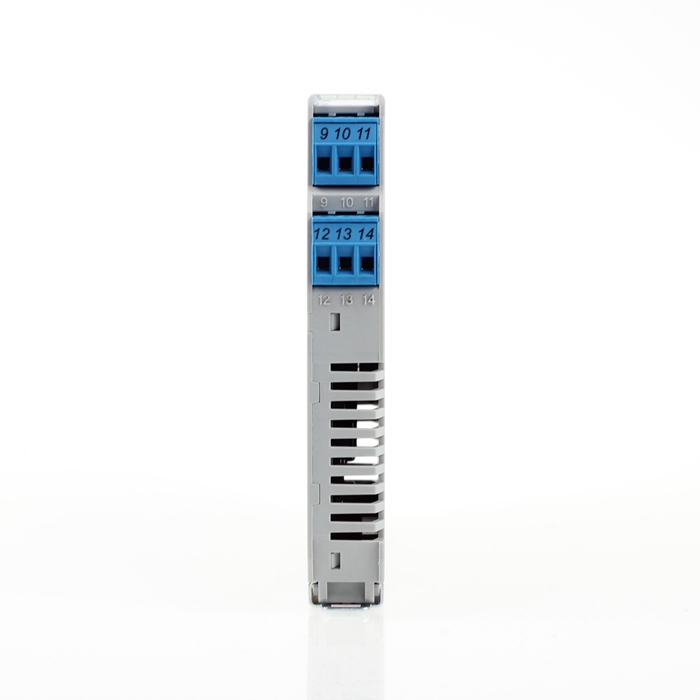

可插拔接線端子

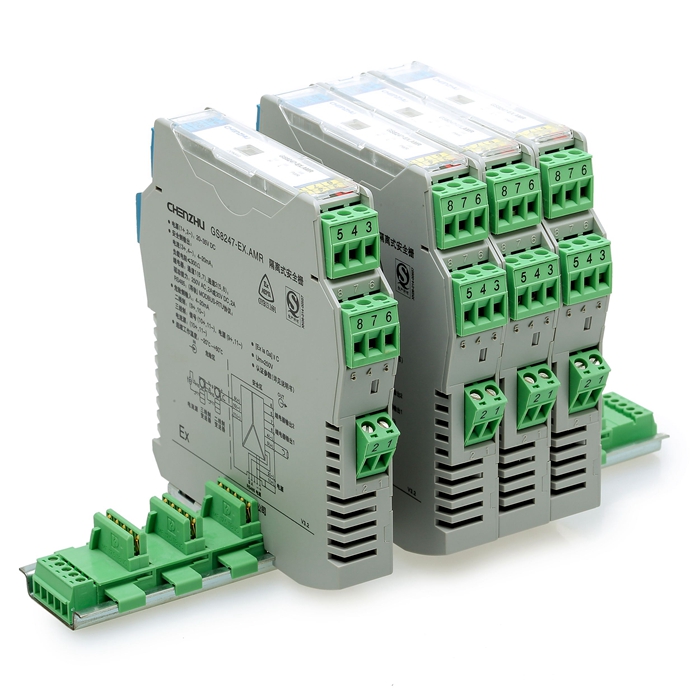

一進一出頻率量輸入隔離式安全柵

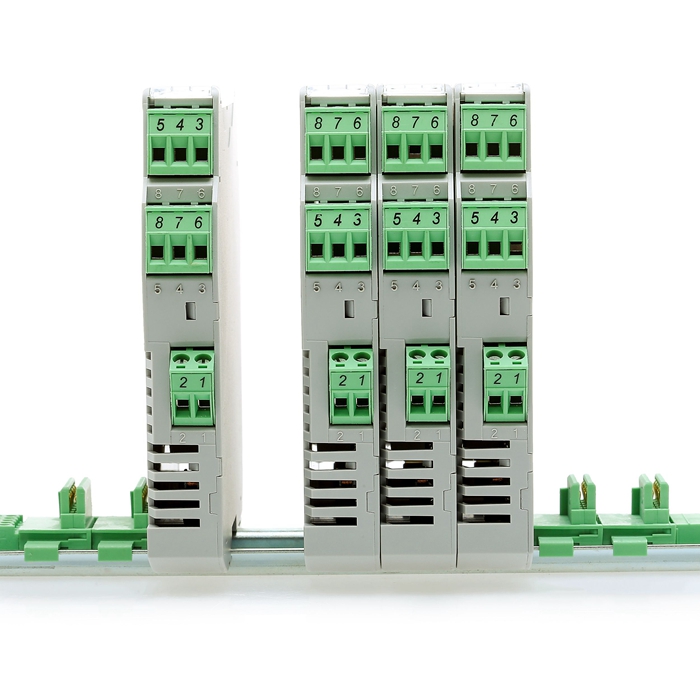

安裝與拆卸

CHENZHU EPLAN GS8552-EX.11.edz

CZBPS-C-17.5GS8500-EX系列

總線連接器 17.5mm產品適用

適用于GS8500-EX/GS8200-EX系列隔離式安全柵中具有總線供電功能的17.5mm厚度產品。需在訂貨時指定，并選擇總線供電模塊配套使用。總線供電模塊包括：1.總線連接器 2.總線連接器正向插頭 3.總線連接器反向插頭；

Enquire

CZBPS-F1GS8500-EX系列

總線連接器正向插頭（GS8500-EX系列適用）

適用于GS8500-EX系列隔離式安全柵具有總線供電可選功能的產品。需在訂貨時指定，并選擇總線供電模塊配套使用。總線供電模塊包括：1.總線連接器；2.總線連接器正向插頭；3.總線連接器反向插頭

Enquire

CZBPS-B1GS8500-EX系列

總線連接器反向插頭（GS8500系列適用）

適用于GS8500-EX系列隔離式安全柵中具有總線供電功能的產品。需在訂貨時指定，并選擇總線供電模塊配套使用。總線供電模塊包括： 1.總線連接器正向插頭；2.總線連接器反向插頭；3.總線連接器

Enquire

GS8500-B2GS8500-EX系列

冗余供電模塊

GS8500-B2冗余供電模塊實現二路24V電源輸入，一路24V電源輸出給安全柵進行總線供電。

Enquire

圖示

基本參數

輸入數據

輸出數據

電源

尺寸

外殼

產品認證

認證標準

安全數據（EX）

EMC數據

使用環境

連接參數

安裝

其他參數

Technichal Data

Generate PDF

圖示

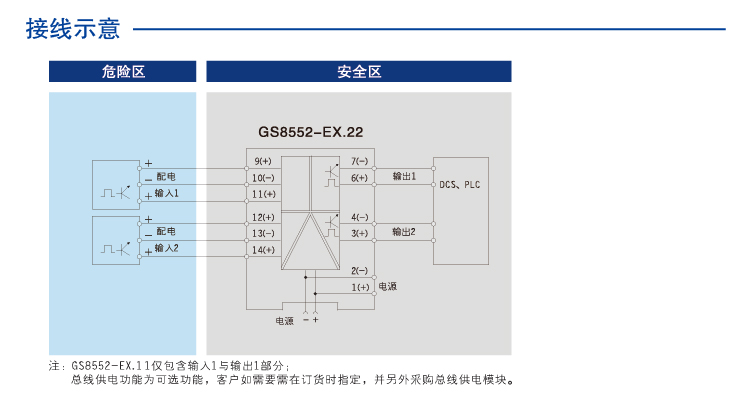

尺寸圖	應用圖	說明圖

基本參數

通道數	1進1出
絕緣強度	非本安端~本安端≥2500V AC,電源~非本安端≥1500V AC
絕緣電阻	非本安端~本安端≥100MΩ,電源~非本安端≥100MΩ
電磁兼容性	符合IEC 61326-1(GB/T 18268)
防爆標志	[Ex ia Ga]ⅡC; [Ex ia Da]ⅢC
重量	約150g
連接的現場設備	二線制頻率信號源;三線制頻率信號源
適用場所	安裝在安全場所，可與最高處于0區 IIC，20區，IIIC 危險場所的本安儀表連接

輸入數據

輸入信號	NPN晶體管輸入;PNP晶體管輸入;電平信號輸入
開路電壓	12V配電時開路電壓≤15V；5V配電時開路電壓≤5.5V
配電電壓	12V配電，20mA輸出時電壓≥9V；5V配電，20mA輸出時電壓≥4.5V
PNP / NPN晶體管	電平輸出時頻率≤20kHz；晶體管輸出時頻率≤10kHz
電平信號輸入	高電平VH≥4V；低電平VL≤1V；電平輸出時頻率≤50kHz；晶體管輸出時頻率≤20kHz　　　　　　　電平輸出時頻率≤50kHz；晶體管輸出時頻率≤20kHz

輸出數據

輸出信號	5V電平;12V電平;晶體管
晶體管輸出	晶體管集電極輸出:高電平Vcc低電平≤2.5V（驅動電流≤10mA時);晶體管發射極輸出:高電平Vcc-2.5V低電平≤0.5V（驅動電流≤10mA時）注:“Vcc”指輸出端外部供電電壓，Vcc≤40V
電平信號輸出	12V系列PLC,DCS高電平9V≤VH≤12V,5V系列PLC,DCS高電平4.5V≤VH≤5V,低電平VL≤0.5V

電源

供電電壓（Ue）	20～35V DC
電源保護	電源反向保護
消耗電流	(24V供電，12V/20mA配電時)≤45mA
供電方式	獨立供電
電源連接方式	端子供電;導軌供電

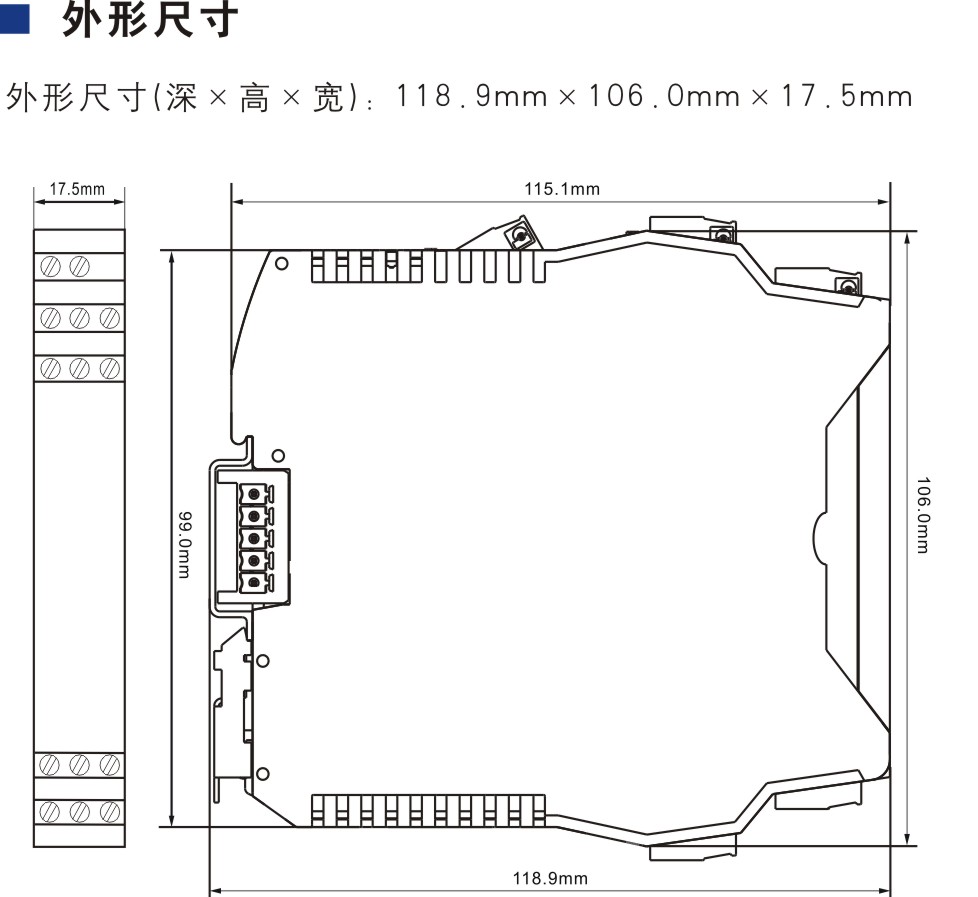

尺寸

深度	118.9mm
高度	106.0mm
寬度	17.5mm

外殼

品牌	德國菲尼克斯
材料	PC
防護等級	IP20
阻燃等級	UL94/V0
顏色	灰

產品認證

認證

NEPSI

認證標準

CCC	[Ex ia Ga]ⅡC, [Ex ia Da]ⅢC 符合GB/T 3836.1、GB/T 3836.4、GB 3836.20

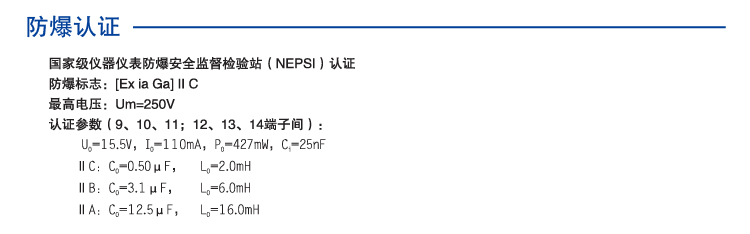

安全數據（EX）

最高電壓Um	250V
最大輸出電壓Uo	15.5V(9,10,11端子間)
最大輸出電流Io	110mA(9,10,11端子間)
最大輸出功率Po	427mW(9,10,11端子間)
ⅡC 最大外部電感Lo	2.0mH(9,10,11端子間)
ⅡC 最大外部電容Co	0.50μF(9,10,11端子間)
ⅡB 最大外部電感Lo	6.0mH(9,10,11端子間)
ⅡB 最大外部電容Co	3.1μF(9,10,11端子間)
ⅡA 最大外部電感Lo	16.0mH(9,10,11端子間)
ⅡA 最大外部電容Co	12.5μF(9,10,11端子間)
最大內部等效電容Ci	25nF(9,10,11端子間)

EMC數據

電快速瞬變脈沖群抗擾度	依據標準:IEC 61326-1
浪涌(沖擊)抗擾度	依據標準:IEC 61326-1
射頻電磁場輻射抗擾度	依據標準:IEC 61326-1;符合基本要求
靜電放電抗擾度	依據標準:IEC 61326-1
射頻場感應的傳導騷擾抗擾度	依據標準:IEC 61326-1;符合基本要求

使用環境

連續工作溫度	-20℃~+60℃
貯存溫度	-40℃~+80℃
相對濕度	10%~90%
環境要求	周?chē)h(huán)境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響，空氣中應不含有對鉻、鎳、銀鍍層起腐蝕作用的介質，應不含有易燃、易爆的物質；

連接參數

剛性導線可用橫截面范圍	0.5~2.5mm2
柔性導線可用橫截面范圍	0.5~2.5mm2
最小導線橫截面AWG	12
最大導線橫截面AWG	24
剝線長度	8mm
螺紋	M3
連接方式	螺釘連接
最小緊固扭矩	0.5 Nm
最大緊固扭矩	0.6 Nm
